Jak číst čísla na vodoměru

Víte, co znamenají čísla na vašem vodoměru? Naučte se číst vodoměr správně a získejte přehled o spotřebě vody i technických údajích.

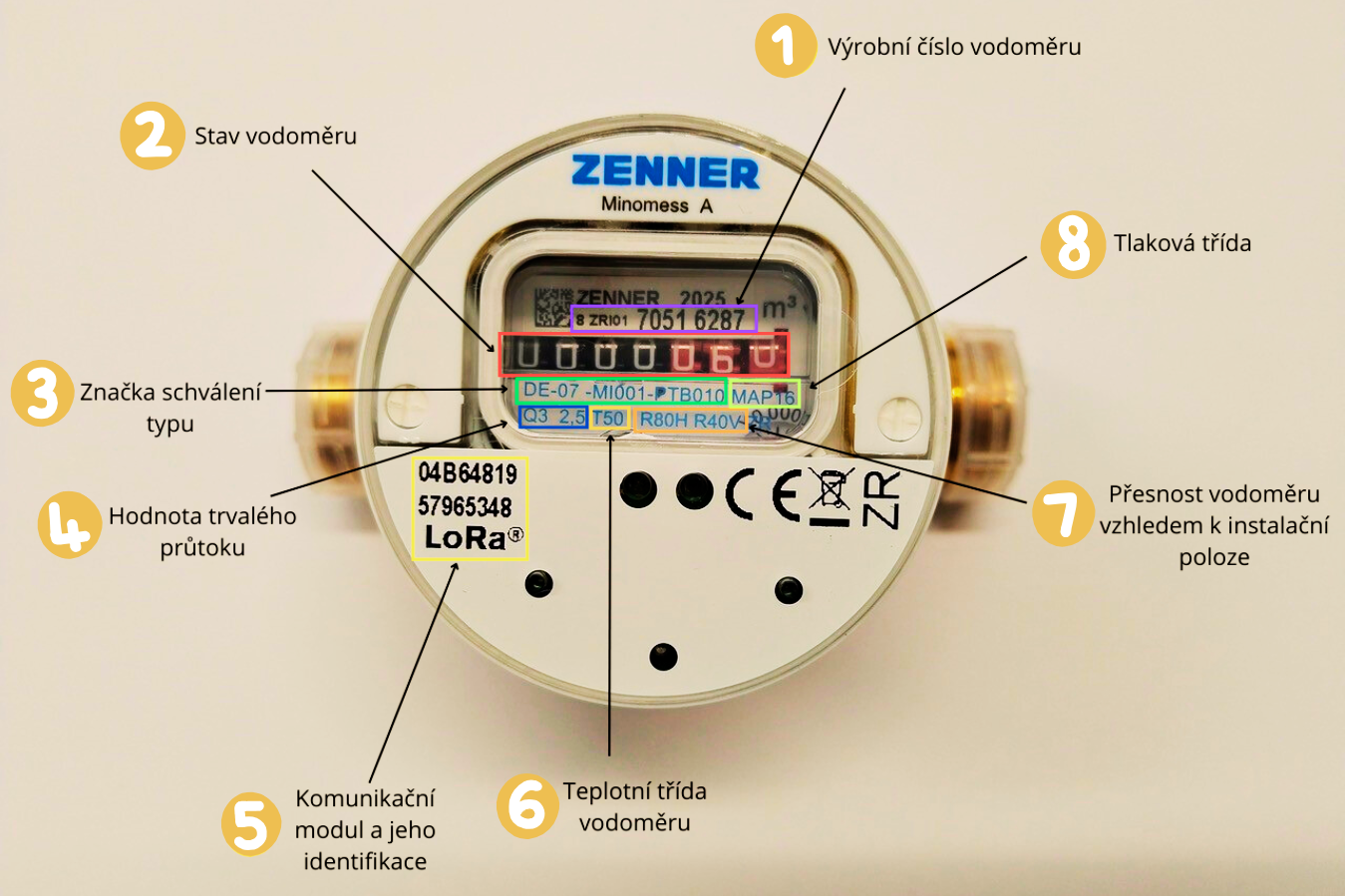

Vodoměr najdeme v každé domácnosti, ale většina lidí netuší, co všechno čísla na něm uvedená znamenají. Přitom správné pochopení údajů na vodoměru může pomoci nejen při odečtech, ale i při řešení technických otázek, reklamací nebo výběru nového zařízení. Pojďme si proto přehledně vysvětlit, co jednotlivé údaje znamenají.

1. Výrobní číslo vodoměru

Výrobní (někdy též sériové) číslo vodoměru slouží k identifikaci konkrétního vodoměru. Toto číslo je důležité pro správce vodovodní sítě, který na jeho základě vede evidenci, zaznamenává instalace a případné reklamace.

2. Stav vodoměru

Stav vodoměru znázorňuje spotřebu vody v dané domácnosti, případně objektu. Při odečtech se opisují pouze černé číslice na číselníku – ty udávají spotřebu vody v celých kubících (m³). Červené číslice pak znázorňují stovky, desítky a jednotky litru.

3. Značka schválení typu

Značka schválení typu (na našem ilustračním vodoměru DE-07-MI001-PTB010) vychází z testování tohoto vodoměru německým Spolkovým fyzikálně-technickým institutem (PTB) dle směrnic Svazu německých výrobců vodoměrů a měřičů tepla (VDDW). Konkrétně zde se totiž jedná o vodoměr německého výrobce Zenner.

4. Hodnota trvalého průtoku – Q3

Tato hodnota udává nejvyšší průtok, při němž je za stanovených pracovních podmínek požadovaná činnost vodoměru odpovídajícím způsobem v mezích největší dovolené chyby. Nejčastěji se uvádí v m³/hod.

5. Komunikační modul a jeho identifikace

U měřidel fungujících na principu dálkových odečtů můžete najít označení komunikačního modulu a jeho identifikaci.

Náš ilustrativní vodoměr využívá technologii LoRaWAN. Je vybaven tzv. LoRa modulem, kdy přenos dat z měřidla zabezpečuje anténa odesílající data o spotřebě (případně o poruchách atp.) do aplikace dálkových odečtů. V této aplikaci jsou pak data kdykoliv k dispozici.

6. Teplotní třída vodoměru

Podle platné evropské směrnice MID 2014/32/EU uvádějí výrobci na vodoměru tzv. teplotní třídu (T). Ta definuje rozsah teplot, při kterých může vodoměr přesně měřit množství vody. Pokud je teplota vody mimo tento rozsah, může dojít k nepřesným výsledkům měření.

Teplotní třídy vodoměrů dle MID vypadají následovně:

T 50 na našem ilustračním vodoměru tedy znamená, že je určen pro vodu do 50 °C.

7. Přesnost vodoměru (minimální průtok vodoměru) vzhledem k instalační poloze

Vodoměry mohou být osazeny do potrubí vodorovného nebo svislého, přičemž daná poloha musí být na vodoměru označena. U některých vodoměrů je povolena pouze jedna poloha, u některých jsou povoleny obě.

Na číselníku vodoměru se tyto polohy označují písmeny H (horizontální) a V (vertikální).

Dříve se pro označení osazení používalo pouze „H“, „V“ nebo „H/V“, ale podle evropské směrnice MID je nutno uvádět také koeficient R (tzv. měřící rozsah), kdy poměr Q3/R vyjadřuje minimální průtok vodoměru

Námi sledovaný vodoměr je určen k horizontální i vertikální montáži (R80H, R40V)

8. Tlaková třída

Vodoměry jsou navrženy tak, aby pracovaly při určitém maximálním tlaku vody. Pro správnou funkci a přesnost měření je důležité, aby tento tlak nepřekročil stanovené limity.

Podle evropské směrnice MID jsou vodoměry rozděleny do různých tlakových tříd, které určují jejich schopnost odolávat tlaku vody:

MAP 16 na našem vzorovém vodoměru tak značí, že maximální povolený tlak vody při průtoku vodoměrem je 16 bar.

Zorientovat se v údajích na vodoměru není tak složité, jak se může na první pohled zdát. Stačí vědět, co který údaj představuje, a máte jistotu, že odečty i případná komunikace s dodavatelem vody budou probíhat bez zbytečných nedorozumění.

Máte-li k vodoměrům nějaké dotazy, podívejte se do naší FAQ sekce často kladených otázek a odpovědí.
